Sisäpuoliset korjauspannat tiivistävät ja vahvistavat putkien ja kaivojen vauriokohtia ilman kaivamista. Tutustu Pipe-Seal-Fix-, Pipe-Seal-Flex-, Pipe-Seal-End- ja RedEx-vaihtoehtoihin.
Käyttökohteet
Sisäpuolisilla korjauspannoilla tiivistetään ja vahvistetaan putkien paikallisia vaurioita ilman kaivamista. Pantoja käytetään vuotojen, halkeamien, juurivaurioiden ja tiivistevikojen korjaamiseen sekä käyttämättömien liittymien sulkemiseen. Ne soveltuvat myös kaivojen kunnostukseen. Malli valitaan vaurion ja kohteen mitoituksen mukaan.
Mallit

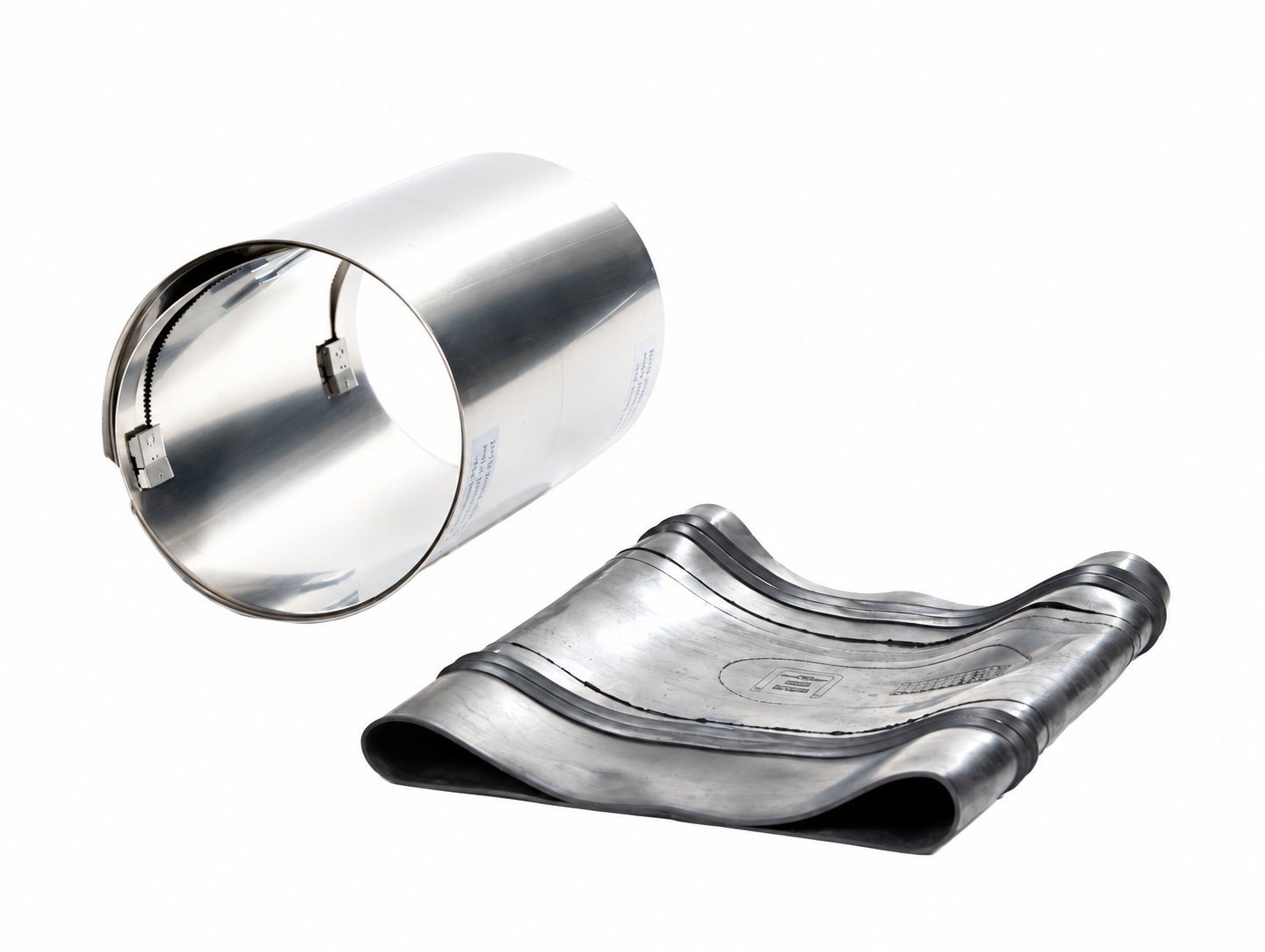

Pipe-Seal-Fix
Paikallisiin putkikorjauksiin. Pantoja voidaan ketjuttaa pidempien vikojen korjaamiseksi.
| Ominaisuus | Arvo |
|---|---|
| Putkikoot | DN 150–800 |
| Pituudet | 420 ja 500 mm |
| Rakenne | Sisäinen tiivisteholkki, patentoitu lukitus |

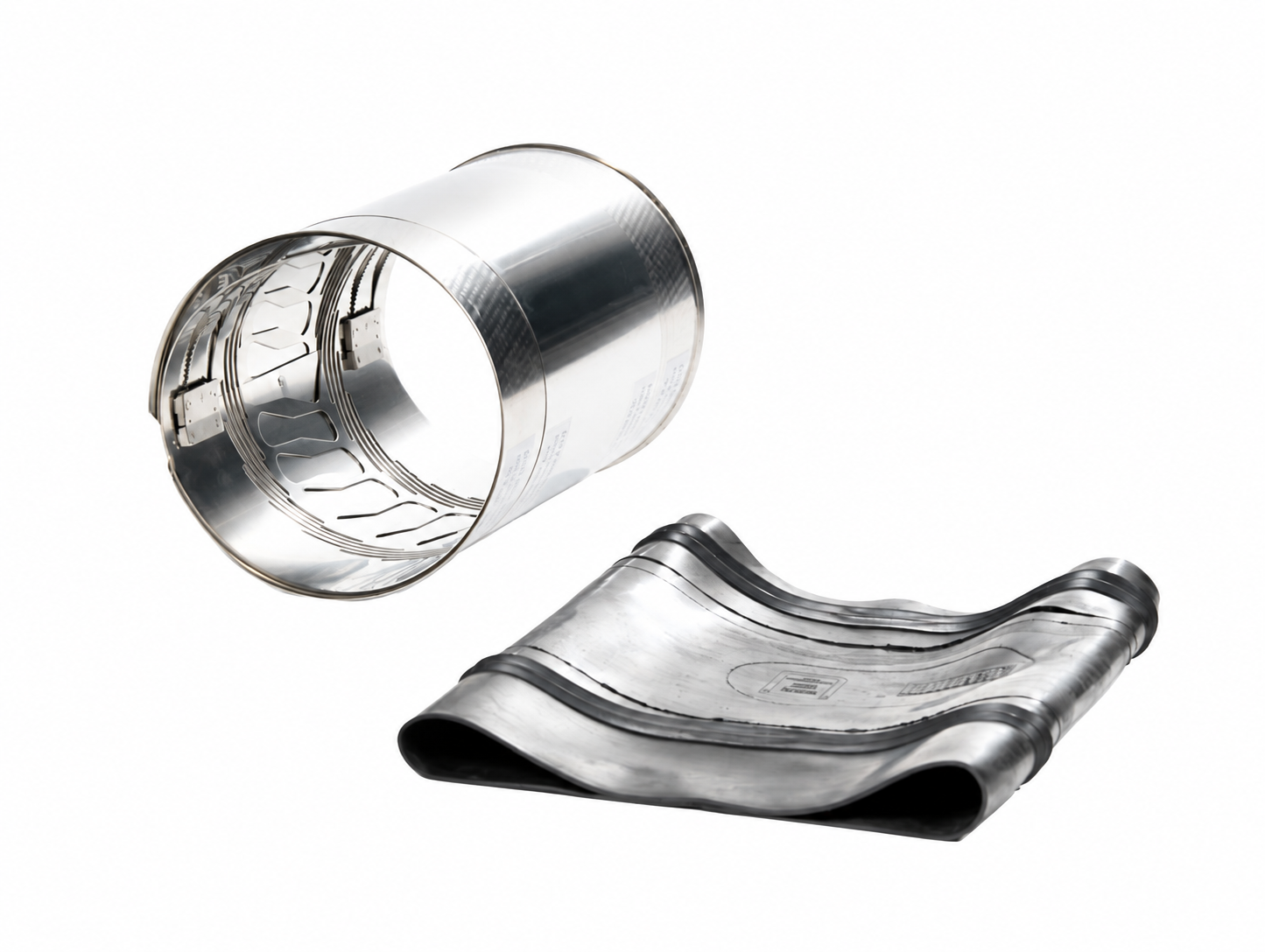

Pipe-Seal-Flex
Asennusvirheisiin, kartiomaisiin laajenemiin ja aksiaalisiin siirtymiin mukautuva panta.
| Ominaisuus | Arvo |
|---|---|
| Putkikoot | DN 200–600 |
| Pituus | 420 mm |
| Asennusvirhe | Enintään 25 mm |
| Kartiomainen laajeneminen | Enintään 30 mm:n DN-vaihtelu |
| Aksiaalinen siirtymä | 0–12° |
| Tiiviste | EPDM |
Pipe-Seal-End
Saneeratun putken päähän asennettava holkki tiivistää liitoksen ja suojaa leikattuja reunoja.
| Ominaisuus | Arvo |
|---|---|
| Putkikoot | DN 150–800 |
| Pituudet | 250 ja 300 mm |
| Tiiviste | Epäsymmetrinen EPDM-tiiviste |

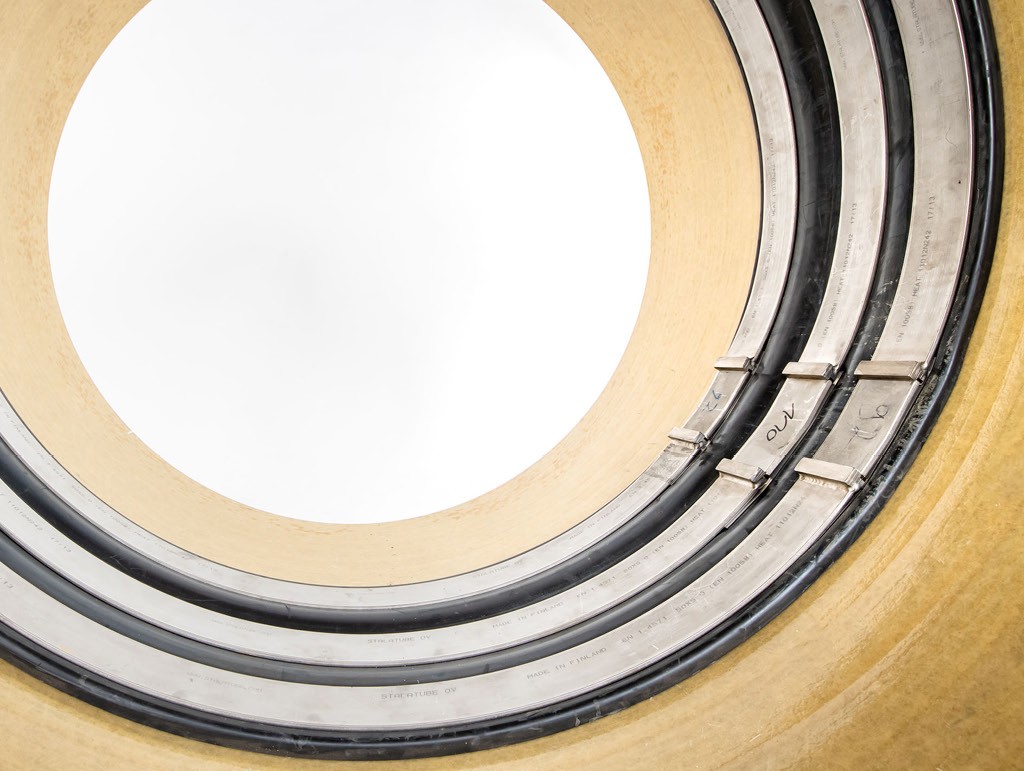

RedEx
Korjauspantavaihtoehto putkien ja kaivojen kunnostukseen.
| Ominaisuus | Arvo |
|---|---|
| Putkikoot | DN 800–6 000 |
| Vakiopituudet | 260, 360 ja 500 mm |
| Muut pituudet | Tarvittaessa myös pidemmät osuudet |
Tuotteen ominaisuudet
| Ominaisuus | Arvo |
|---|---|
| Kumityypit | EPDM; pyynnöstä myös NBR ja SBR |
| Ruostumattomat teräslaadut | 1.4571, 1.4404, AISI 316Ti ja Duplex (EN 10020) |
| Sisäinen ja ulkoinen putkipaine | 1 bar; Pipe-Seal-Flexin poikkeukset alla |
| Pipe-Seal-Flex, DN 200–400 | Sisäinen ja ulkoinen putkipaine 0,7 bar |
| Pipe-Seal-Flex, DN > 400–600 | Sisäinen ja ulkoinen putkipaine 0,5 bar |
| Käyttölämpötila, EPDM | −20…+140 °C; tarvittaessa muita alueita |
- Kattaa putkien halkaisijoiden standarditoleranssit.
- Sopii lieviin asennusvirheisiin, aksiaalisiin siirtymiin ja kartiomaiseen laajenemiseen.
